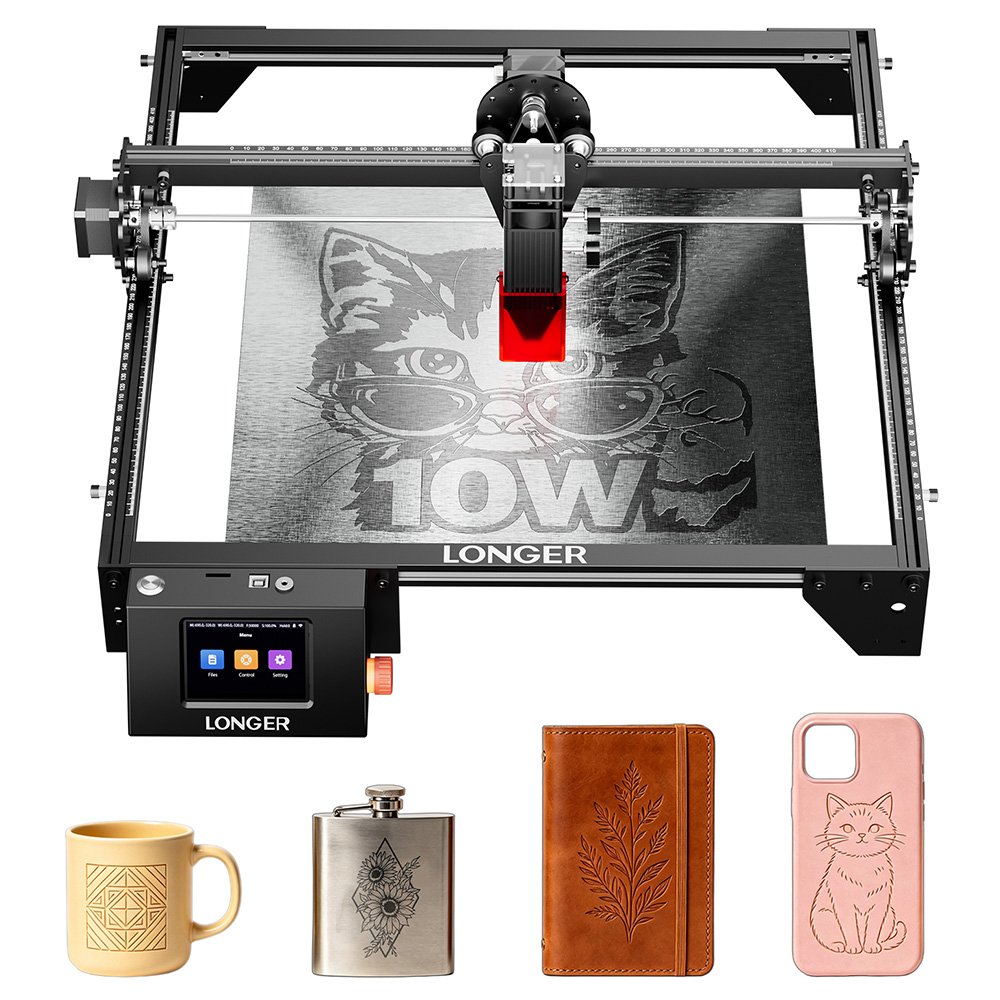

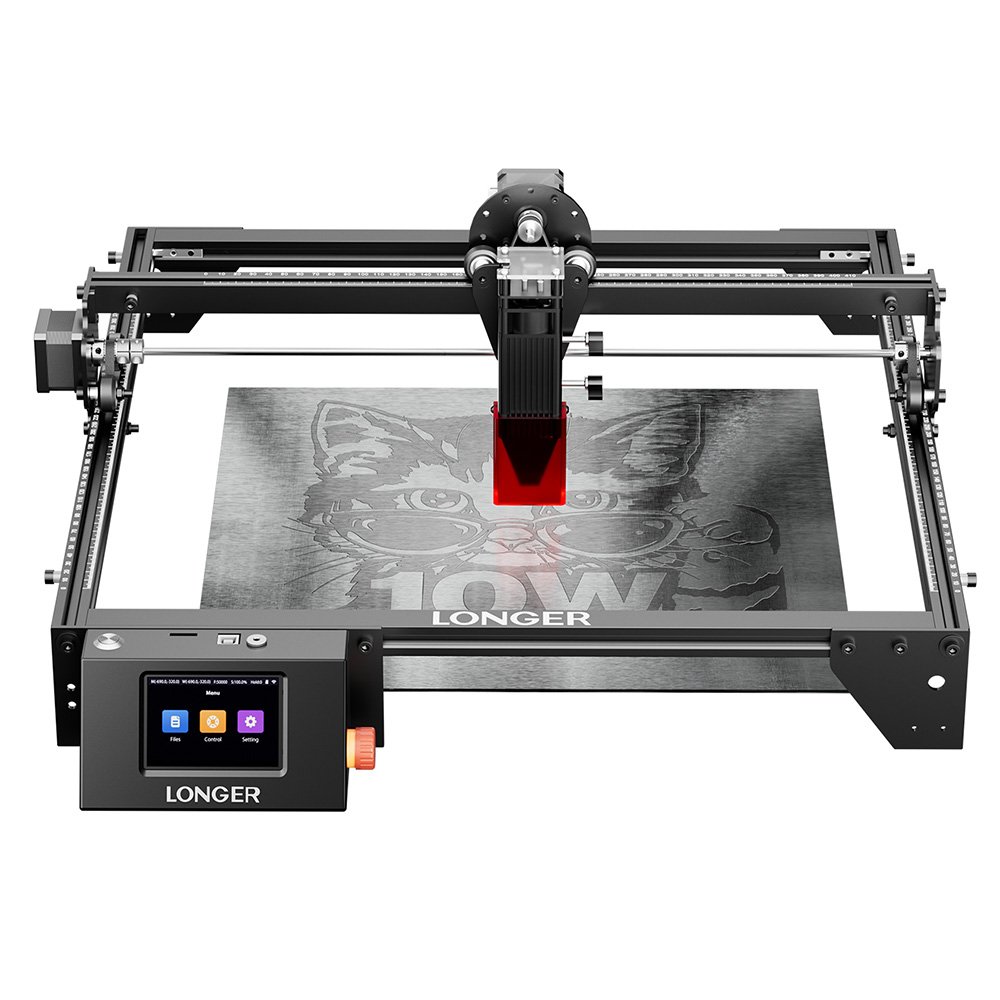

LONGER RAY5 10W : graveur laser 400×400 mm avec écran tactile

Le LONGER RAY5 10W est un graveur laser conçu pour personnaliser, marquer et découper des matériaux variés : bois, cuir, acrylique, verre, métal ou papier. Il associe un module laser de 10 W de puissance optique, un spot très fin et une grande surface de travail. Il se pilote aussi bien depuis un ordinateur que directement sur la machine grâce à son écran tactile. Cette fiche détaille ce qu’il permet de faire concrètement et les points à connaître avant de l’adopter.

Un graveur laser LONGER RAY5 pour la gravure et la découpe légère

Avec ses 10 W de puissance optique et sa longueur d’onde de 450 nm, le Ray5 10W vise les projets de création : plaques personnalisées, objets en bois, petites pièces en acrylique, marquage de cuir ou de carton. Le fabricant indique une capacité de découpe pouvant aller jusqu’à 20 mm pour le bois et 30 mm pour l’acrylique. Les résultats dépendent toutefois du matériau, du réglage et du nombre de passes.

La liste des matériaux annoncés par le fabricant est large : bois, bambou, cuir, tissu, papier kraft, caoutchouc, plastique, acrylique, verre, pierre, céramique, ainsi que certains métaux comme l’acier inoxydable, le fer ou l’argent. Cela en fait un outil polyvalent pour un atelier, un espace de création ou un petit commerce artisanal.

Graveur laser Ray5 10W : un spot de 0,06 mm sur 400 x 400 mm

Le spot laser mesure 0,06 x 0,06 mm. Un point aussi fin permet de reproduire des détails serrés : petits textes, motifs complexes, logos ou images tramées. La mise au point est fixe, à 50 mm, ce qui simplifie le réglage : on ajuste la hauteur du module à l’aide de la colonne de mise au point fournie, sans calibrage délicat.

La zone de travail de 400 x 400 mm autorise des pièces de taille confortable, comme une planche à découper, un dessous de verre en série ou un panneau décoratif. L’axe Z se règle jusqu’à 47 mm de hauteur, ce qui laisse de la marge pour des objets d’épaisseur variable. La vitesse de déplacement maximale atteint 10 000 mm/min. Une assistance pneumatique est proposée en option pour les utilisateurs qui souhaitent compléter la machine.

Gravure hors ligne, Wi-Fi et écran tactile : travailler sans ordinateur

Le Ray5 10W intègre un contrôleur à écran tactile couleur de 3,5 pouces. Une fois le fichier transféré, la gravure ou la découpe peut se lancer sans garder un ordinateur branché. Vous pouvez donc laisser le PC de côté pendant le travail, ce qui est pratique pour les longues sessions ou les ateliers où l’espace est compté.

Le transfert des fichiers se fait de plusieurs façons : câble USB, carte TF (lecteur et carte fournis), Wi-Fi ou application mobile. Le fabricant mentionne aussi la possibilité de contrôler plusieurs machines. La carte mère repose sur un chipset ESP32 32 bits cadencé à 240 MHz.

LONGER RAY5 : protections de sécurité et logiciels compatibles

Un laser de cette puissance impose des précautions. Le Ray5 10W embarque plusieurs dispositifs de protection :

• Détection de flamme : le laser s’arrête et une alarme sonore se déclenche.
• Protection anti-mouvement : la machine s’éteint si elle est déplacée, inclinée ou si elle tombe.
• Protection thermique : arrêt automatique en cas de surchauffe.
• Surveillance du module : le laser s’éteint si le module reste figé plus de 15 secondes.

Des lunettes de sécurité sont incluses dans le colis. Côté logiciel, la machine fonctionne avec LaserGRBL et LightBurn, sous Windows 7 et versions ultérieures, macOS et Linux. Les formats de fichiers pris en charge comprennent JPG, PNG, BMP, G-code, GIF, SVG, NC et GC.

Ce que contient le colis du Ray5 10W

La machine est livrée à monter. Le colis comprend les cadres (axe X, arrière, gauche, droit et avant), le module laser, la courroie de distribution, le boîtier de commande, le câble d’alimentation et le câble USB. Vous y trouverez aussi les lunettes de sécurité, le lecteur de carte avec sa carte TF, les pieds de support, un jeu de contreplaqué pour vos premiers essais, la quincaillerie de montage avec ses clés, une brosse en bois, un serre-câble et le manuel d’utilisation. Cette version est fournie avec une prise UE.

Caractéristiques techniques

Pour qui ?

Le Ray5 10W s’adresse aux créateurs, bricoleurs et petits artisans qui veulent graver ou découper des matériaux variés sur une surface de 400 x 400 mm. Sa gravure hors ligne et ses multiples modes de transfert conviennent aux personnes qui préfèrent travailler sans ordinateur branché en permanence. Les débutants apprécieront les protections intégrées et les lunettes fournies, tandis que les utilisateurs plus avancés retrouveront LightBurn et LaserGRBL. Comme pour tout laser, un espace ventilé et le respect des consignes de sécurité restent indispensables.

Questions fréquentes

Peut-on utiliser le LONGER RAY5 10W sans ordinateur ?

Oui. La machine prend en charge la gravure et la découpe hors ligne grâce à son écran tactile de 3,5 pouces. Les fichiers peuvent être transférés par Wi-Fi, USB, application ou carte TF.

Quels logiciels et formats de fichiers sont compatibles ?

Le Ray5 10W fonctionne avec LaserGRBL et LightBurn, sous Windows 7 et versions ultérieures, macOS et Linux. Il lit notamment les fichiers JPG, PNG, BMP, G-code, GIF, SVG, NC et GC.

Quelles sécurités sont prévues sur ce graveur laser ?

La machine détecte les flammes et coupe alors le laser en déclenchant une alarme. Elle s’éteint si elle est déplacée, inclinée ou si elle tombe, et elle s’arrête en cas de surchauffe. Le laser se coupe aussi si le module reste figé plus de 15 secondes. Des lunettes de sécurité sont fournies.
