J’ai reçu le Sculpfun SF-A9 qui est un graveur laser d’une puissance de 40w et qui tranche avec le design habituel du fabriquant. On est sur du haut de gamme avec un produit bien pensé et qui intègre l’air assist.
Je vais donc vous présenter son design et ses fonctionnalités à travers cet article. Comme toujours je vous mets un code de réduction chez notre partenaire pour vous permettre de l’acquérir au meilleur prix.
SCULPFUN SF-A9 Laser Engraver Cutter EU Plug
Le prix initial était : 899,00 €.499,00 €Le prix actuel est : 499,00 €. -44%Caractéristiques techniques
Alarme de flamme : déclenchement à 60℃ Capteur d’inclinaison : déclenchement à 15° Bluetooth : 4.2 Wi-Fi : 2.4Ghz Longueur d’onde : 450nm±5nm Zone de travail : 400*400mm Puissance du module laser : 40W et bridable à 20W Point laser : réglable : 0,1mm/0,15mm Vitesse de travail : MAX. 36000mm/min Tension de travail : DC 24V Courant de travail : 10A Puissance d’entrée : 240W |
Déballage (unboxing) du Sculpfun SF-A9 40W
Le graveur laser arrive avec le cadre et l’électronique déjà montés. Du coup le carton est assez imposant et l’ensemble très bien protégé par les mousses de calage.
![](https://www.leblog3d.fr/wp-content/uploads/2024/04/IMG_5191-768x1024.jpg)
![](https://www.leblog3d.fr/wp-content/uploads/2024/04/IMG_5192-768x1024.jpg)
![](https://www.leblog3d.fr/wp-content/uploads/2024/04/IMG_5193-768x1024.jpg)

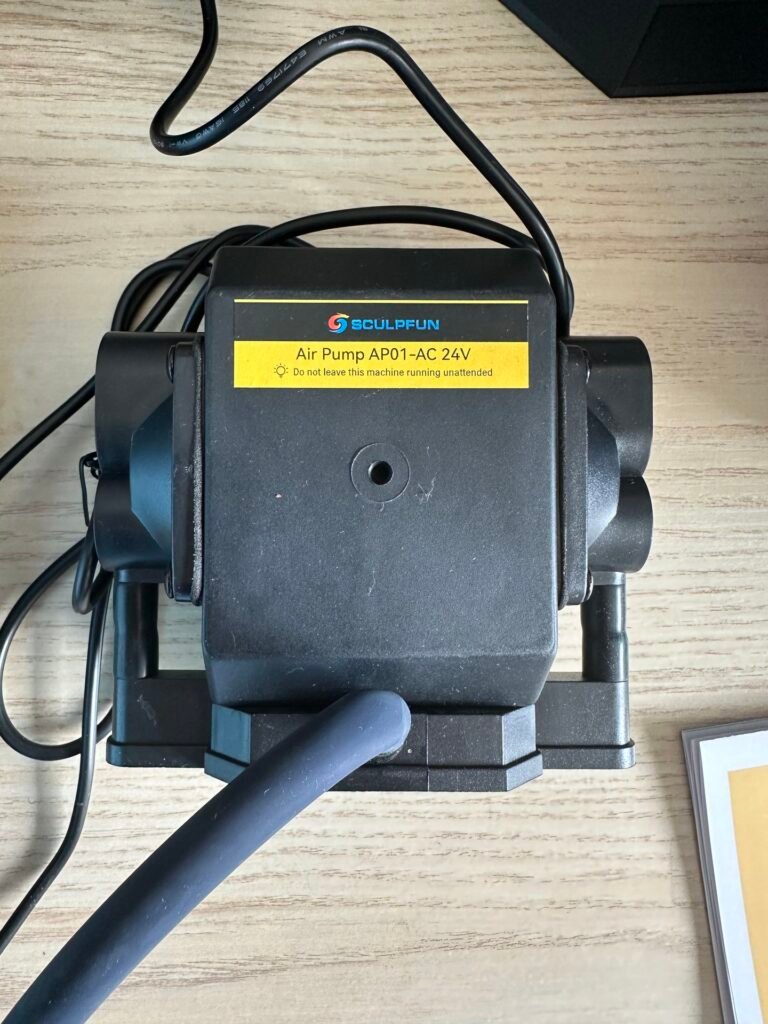

Côté accessoires, on retrouve le petit compresseur pour l’assistance à air, du bois pour les premiers tests, un kit de réparation pour le laser, des pieds plus haut pour y adjoindre un rotary, les lunettes de protection (privilégiez des lunettes de meilleure qualité), quelques outils de montage, le cordon d’alimentation avec l’adaptateur secteur, une paire de clés pour mettre le laser en sécurité et l’antenne pour le wifi.
![](https://www.leblog3d.fr/wp-content/uploads/2024/04/IMG_5194-1-768x1024.jpg)
![](https://www.leblog3d.fr/wp-content/uploads/2024/04/IMG_5196-768x1024.jpg)
![](https://www.leblog3d.fr/wp-content/uploads/2024/04/IMG_6170-768x1024.jpg)
Ce graveur laser Sculpfun SF-A9 donne envie, il est bien fini et parait vraiment qualitatif au niveau des matériaux utilisés. Passons au montage désormais.
Montage du Sculpfun SF-A9
Comme je vous le disais dans la paragraphe précédent, le graveur laser arrive en grande partie monté.

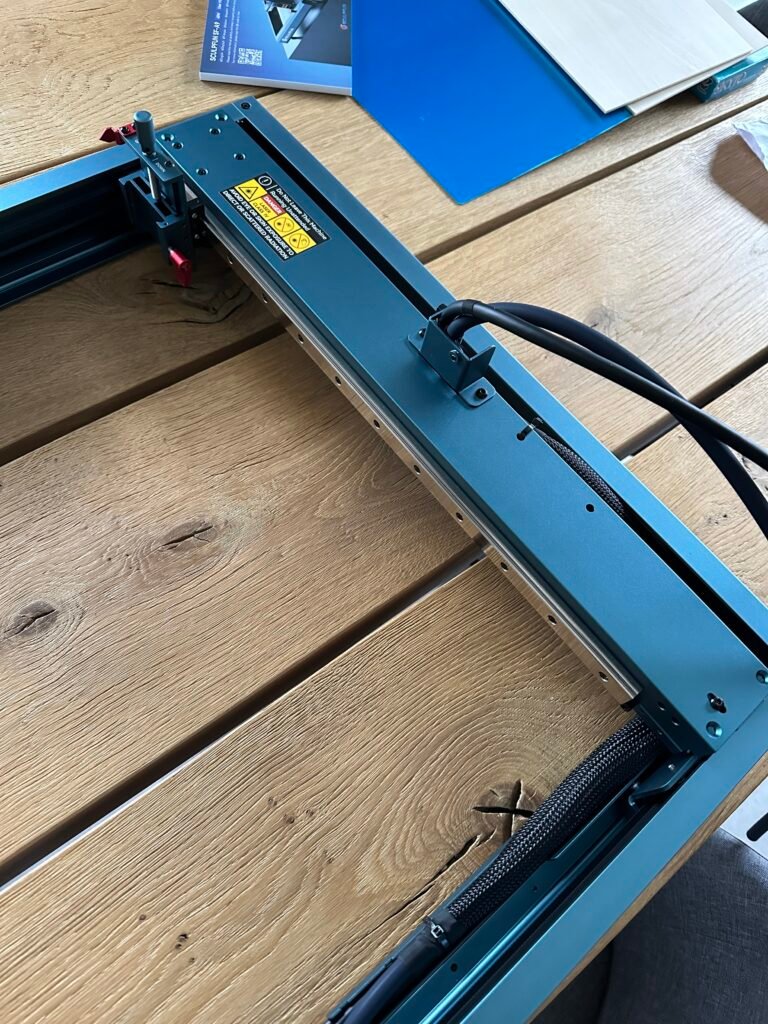

La première étape consiste a installer la barre du X sur laquelle on viendra ensuite poser la tête du laser. Pour les pieds, si vous n’utilisez pas de rotary autant partir sur les plus petits.
![](https://www.leblog3d.fr/wp-content/uploads/2024/04/IMG_5195-768x1024.jpg)
![](https://www.leblog3d.fr/wp-content/uploads/2024/04/IMG_5196-1-768x1024.jpg)
![](https://www.leblog3d.fr/wp-content/uploads/2024/04/IMG_5197-768x1024.jpg)
Une fois la tête fixée, un guide permet de bien tenir le tube silicone de l’air assist. Il en va de même pour l’alimentation. On peut apercevoir une molette qui permet de monter et descendre la hauteur de la tête laser.
![](https://www.leblog3d.fr/wp-content/uploads/2024/04/IMG_5201-768x1024.jpg)
![](https://www.leblog3d.fr/wp-content/uploads/2024/04/IMG_5203-768x1024.jpg)
![](https://www.leblog3d.fr/wp-content/uploads/2024/04/IMG_5202-768x1024.jpg)
J’en profites pour vous montrer le serrage de la tête qui est très simple via une petite manette rouge. Une pige est présente pour caler la hauteur avec la pièce à graver/découper.
![](https://www.leblog3d.fr/wp-content/uploads/2024/04/IMG_5204-768x1024.jpg)
![](https://www.leblog3d.fr/wp-content/uploads/2024/04/IMG_5205-768x1024.jpg)
![](https://www.leblog3d.fr/wp-content/uploads/2024/04/IMG_5206-768x1024.jpg)
Le boitier de contrôle est situé sur le côté gauche du Sculpfun SF-A9. C’est ici que l’on va connecter l’alimentation secteur et le compresseur de l’air assist.
![](https://www.leblog3d.fr/wp-content/uploads/2024/04/IMG_6170-1-768x1024.jpg)
![](https://www.leblog3d.fr/wp-content/uploads/2024/04/IMG_6174-768x1024.jpg)
![](https://www.leblog3d.fr/wp-content/uploads/2024/04/IMG_6176-768x1024.jpg)
Voici la vidéo officielle de Sculpfun :
Fonctionnalités

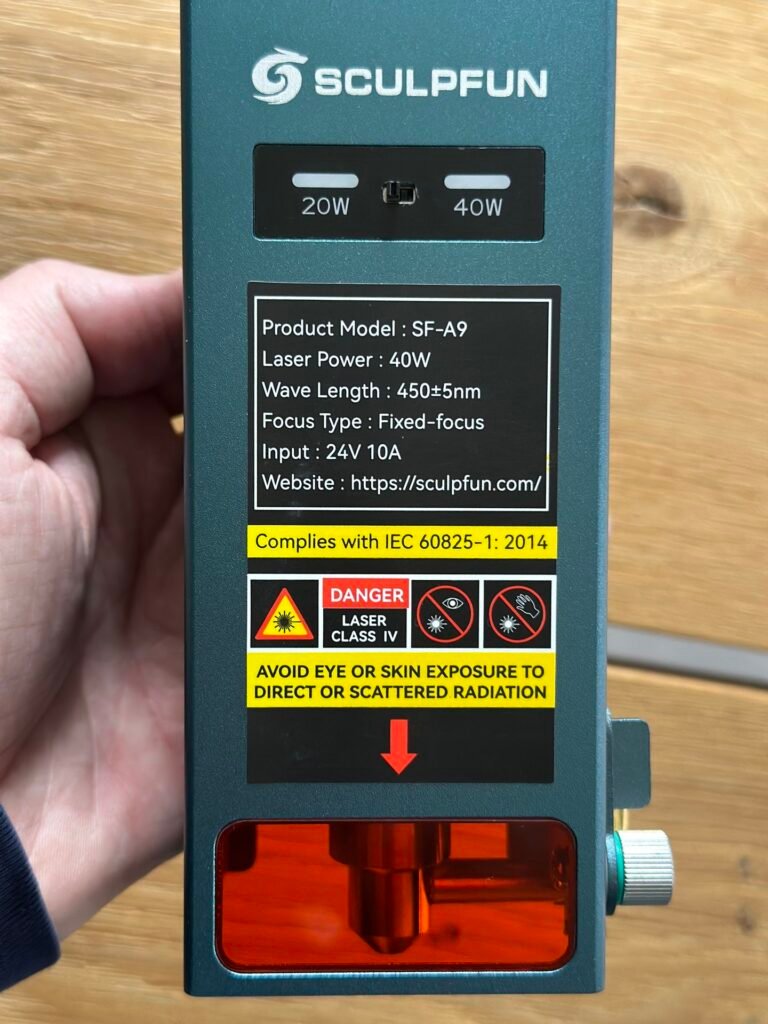

Le Sculpfun SF-A9 40w dispose de beaucoup de fonctionnalités présentes en général sur les graveurs grand public haut de gamme. On peut déjà commencer par le principal : la tête laser de 40w ! Sur celle-ci il est possible de passer d’une puissance de 40w à une puissance bridée de 20w simplement en bougeant le petit switch en façade.
On retrouve bien sûr l’air assist (déjà présenté sur l’unboxing)et le Wifi.
![](https://www.leblog3d.fr/wp-content/uploads/2024/04/IMG_5198-768x1024.jpg)
![](https://www.leblog3d.fr/wp-content/uploads/2024/04/IMG_6170-2-768x1024.jpg)
![](https://www.leblog3d.fr/wp-content/uploads/2024/04/IMG_6175-768x1024.jpg)
L’application Sculpfun pour smartphone/tablette permet de se connecter directement au graveur sans passer par l’ordinateur et ainsi lancer des gravures et découpes. Vous serez forcément bridés au bout d’un moment car le logiciel ne permet pas de faire des conceptions complexes.
![](https://www.leblog3d.fr/wp-content/uploads/2024/04/IMG_6247-150x150.jpg)
Voici la méthode de connexion au wifi (source Sculpfun) :
![](https://www.leblog3d.fr/wp-content/uploads/2024/05/wifi_sculpfun-SF-a9-1024x665.png)
![](https://www.leblog3d.fr/wp-content/uploads/2024/05/wifi_sculpfun-SF-a9-2-1024x641.png)
![](https://www.leblog3d.fr/wp-content/uploads/2024/05/wifi_sculpfun-SF-a9-3-1024x647.png)
L’interface permet ensuite la gestion du graveur et le lancement de la découpe ou gravure soit à partir d’un fichier existant ou une création via l’appli.
![](https://www.leblog3d.fr/wp-content/uploads/2024/05/interface-app_sculpfun-SF-a9-1024x649.png)
![](https://www.leblog3d.fr/wp-content/uploads/2024/04/IMG_6249-504x1024.jpg)
![](https://www.leblog3d.fr/wp-content/uploads/2024/04/IMG_6250-504x1024.jpg)
Le guidage de l’axe X se fait via un rail linéaire et ce sont des roulettes pour le Y qui sont tendues automatiquement pour garder un mouvement stable.
![](https://www.leblog3d.fr/wp-content/uploads/2024/04/guidage_2-1024x640.png)
![](https://www.leblog3d.fr/wp-content/uploads/2024/04/guidage_roller-1024x640.jpg)
Côté sécurité on retrouve un bouton d’arrêt d’urgence, une détection de flamme, une détection d’inclinaison, un interrupteur à clé pour verrouiller le graveur et un interrupteur marche/arrêt.
![](https://www.leblog3d.fr/wp-content/uploads/2024/04/IMG_6177-768x1024.jpg)
![](https://www.leblog3d.fr/wp-content/uploads/2024/04/IMG_6178-768x1024.jpg)
![](https://www.leblog3d.fr/wp-content/uploads/2024/04/IMG_6179-768x1024.jpg)
![](https://www.leblog3d.fr/wp-content/uploads/2024/04/Securites-1024x320.png)
On avait vu les différentes hauteurs des pieds qui permettent l’utilisation d’un rotary et/ou de graver sur un objet assez haut.
Paramétrage LightBurn
LightBurn est (pour moi) le logiciel indispensable dans le domaine de la gravure grand public. Il est payant mais au vu des fonctionnalités et de sa puissance, c’est un coût mesuré d’à peine 70€ qui vous permettra de mettre à jour le logiciel pendant un an et à la fin des un an vous pourrez quand même continuer à l’utiliser.
Vous trouverez la version de LightBurn ici (il est possible de l’essayer pendant un mois) : https://lightburnsoftware.com/products/lightburn-gcode
![](https://www.leblog3d.fr/wp-content/uploads/2024/05/lightburn1-1024x973.png)
Gravures et découpes – Tableaux
Voici les tableaux de réglages suivant votre gravure mais il faut bien se dire qu’il s’agit du paramétrage standard que vous aurez bien sûr à optimiser suivant vos besoins.
![](https://www.leblog3d.fr/wp-content/uploads/2024/05/materiaux1-1024x659.png)
![](https://www.leblog3d.fr/wp-content/uploads/2024/05/materiaux2-1024x549.png)
Conclusion
Sculpfun propose ici un graveur d’excellente qualité et d’une puissance qui permet de faire énormément de choses avec. Il est précis, puissant et ses fonctionnalités en font un graveur grand public de premier ordre. Je le placerais dans mon top graveur avec le Creality Falcon 2 et le Acmer P2.
