Dans cet article je vais vous présenter les fonctionnalités du graveur laser MECPOW X4 Pro 22w qui est un graveur laser très complet et bénéficiant de nombreux atouts indispensable pour ben réussir vos gravures et découpes tout en protégeant votre espace de travail.
Mecpow X4 Pro 22W Graveur Laser + Rotary Roller + Laser Bed
Le prix initial était : 785,00 €.699,00 €Le prix actuel est : 699,00 €. -11%- Certification FDA Classe 1 : Garantit la …
Caractéristiques techniques
| Général | Marque: Mecpow Type: Machine de gravure laser Modèle: X4 Pro Couleur: Noir et Rouge |
| Spécifications | Matériau du cadre: Aluminium Tension d’entrée: DC 24V Puissance nominale: 144W Zone maximale de gravure: 410 x 400mm Vitesse de gravure maximale: 22000mm/min Taille de point du faisceau laser: 0.08 x 0.1mm Alerte d’inclinaison: 50°±5 Méthodes de transmission de données: USB câblé/WIFI sans fil/carte TF Support logiciel: MKSLaser APP/LaserGRBL/LightBurn Support système: Windows/Mac/Linux Formats de fichiers supportés: JPEG, BMP, GIF, PLT, PNG, DXF Matériaux pour graveuse laser: Bois, Acrylique, China, Tissu, Bambou, Panneau en plastique, Cuir, Fruit, Pain, etc. Puissance laser: 22W Vitesse d’air pour la pompe à air: 30L/min Chargeur: AC 100~240V 2.5A (entrée), 24V 6A (sortie) |
| Fonctionnalités | Pompe à air automatique: Oui Support d’opération hors ligne: Oui Arrêt de sécurité lors de l’ouverture du couvercle: Oui Alerte: Oui Arrêt d’urgence: Oui Verrou de sécurité: Oui Bouton de réinitialisation: Oui Capteur d’inclinaison: Oui Capteur de flamme: Oui Interrupteurs de fin de course: Oui Tête laser avec protection laser: Oui Panneau de contrôle: Oui Lumière LED: Oui Certification de sécurité FDA Classe 1: Oui Caméra intégrée: Oui Couvercle de protection panoramique: Oui Ventilateur d’échappement: Oui Pompe à air automatique: Oui Design de tiroir: Oui |
| Poids & Dimensions | Poids du produit: 21kg Poids du colis: 24kg Taille du produit (L x l x H): 68.5x62x31cm Taille du colis (L x l x H): 79×65.5×23.5cm |
| Contenu de l’emballage | 2 x Clé 1 x Cerceau de gorge 1 x Tournevis 1 x Ventilateur d’échappement 1 x Tuyau d’échappement 1 x Module laser 1 x Adaptateur secteur 2 x Câble USB 2 x Panneau en bois 1 x Plaque en métal 1 x Lunettes 1 x Manuel d’utilisation 1 x Pompe à air 1 x Pack de vis 1 x Brosse de nettoyage 1 x Antenne WiFi 1 x Couvercle de protection gauche 1 x Couvercle de protection droit 1 x Couvercle de protection arrière 1 x Couvercle de protection avant 5 x Clip de câble adhésif 1 x Carte de calibration 4 x Élève 4 x Support de couvercle de protection 1 x Carte TF 1 x Lecteur de carte TF 1 x Clé à molette 1 x Rouleau rotatif G3 Pro 1 x Lit laser H4 |
Déballage (unboxing) du Mecpow X4 Pro 22w
Le carton est assez imposant et en l’ouvrant on se rends compte que toute la base est déjà montée et qu’il suffira d’assembler le caisson.
Il y a beaucoup d’éléments dans ce carton car le Mecpow X4 Pro est vraiment très complet. Je vais vous détailler tout ça dans la suite de l’article.
Le montage
On va donc attaquer le montage de ce graveur laser ! Comme je vous le disais il y a beaucoup de pièces mais, rassurez vous, aucune difficulté.
Pour assembler la protection il suffit de mettre en place les cales et de visser l’ensemble. ça se fait très rapidement, prenez juste garde à bien vérifier le sens comme indiqué dans le manuel de montage.

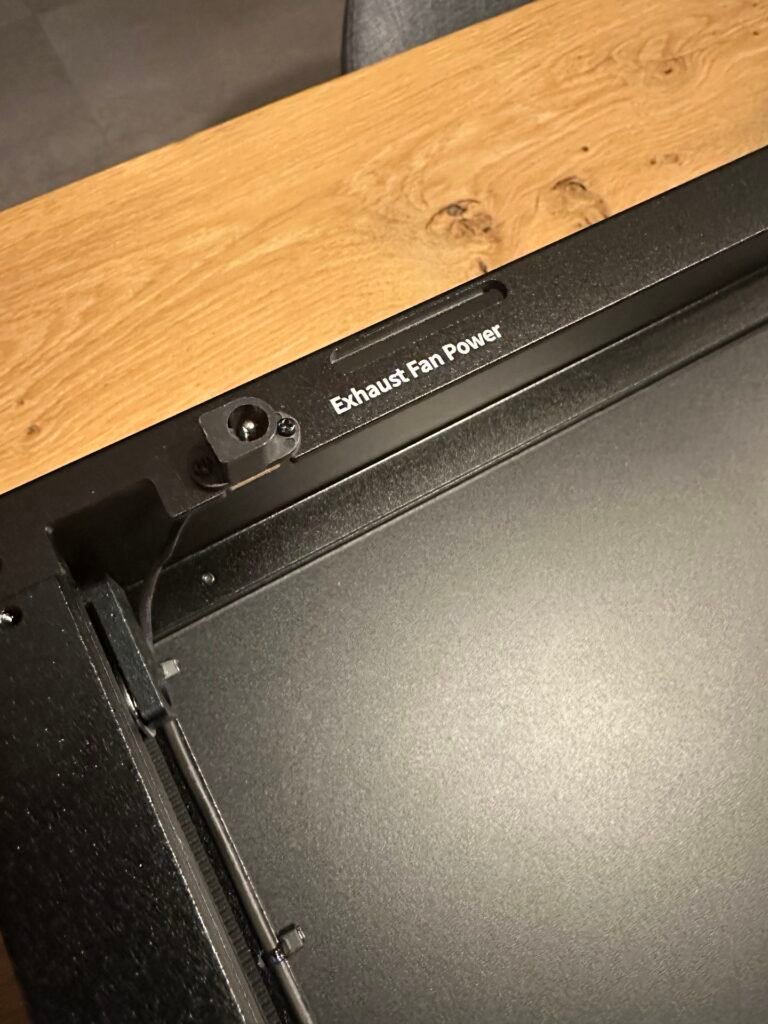

Viennent ensuite les différents raccordements (ventilateur d’extraction, barre LED, caméra) qui, grâce aux connecteurs, trouvent leurs places de façon ordonnée.

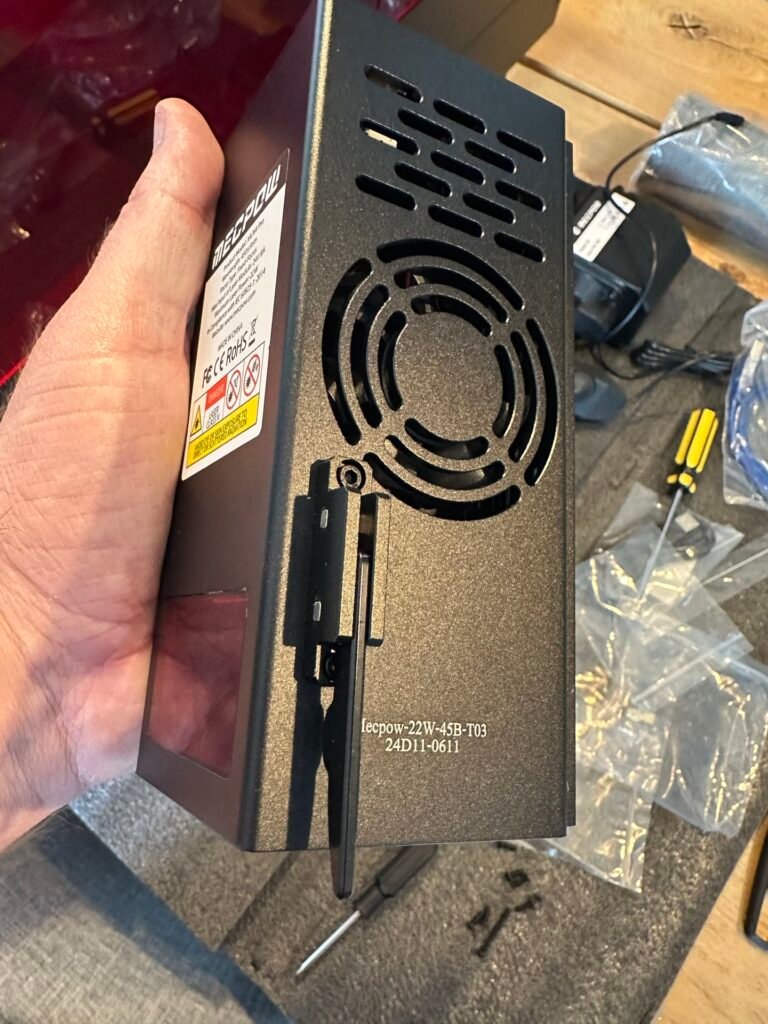

Reste la tête à placer sur son chariot et à raccorder au tuyau d’air et à son alimentation.
Voici la vidéo de montage officielle si vous avez un doute sur certains points :

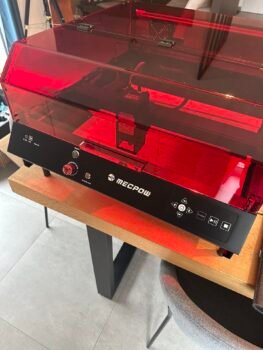

Fonctionnalités et sécurité autour du Mecpow X4 Pro 22w
Comme tout graveur laser il faut faire attention lors de son utilisation. On ne le répétera jamais assez : on ne laisse pas un graveur en fonctionnement sans surveillance !
Ce X4 Pro embarque des fonctions désormais indispensable côté sécurité et omprend un verrou de sécurité à clé, un détecteur de flamme, un bouton d’arrêt d’urgence et des capteurs d’inclinaison pour éviter les accidents.
En supplément il est équipé d’une barre LED pour éclairer l’espace de travail, d’un couvercle de protection transparent qui protège les yeux du laser, d’une caméra pour bien placer les gravures sur les objets, d’un système d’air assist pour obtenir des découpes propres sans traces de brûlures, une connexion Wifi, un système d’extraction d’air, des rehausses pour utiliser un rouleau, et d’un tiroir pour récupérer les déchets lors des découpes.
La barre LED est quand même un atout non négligeable pour bien voir même avec le capot fermé.

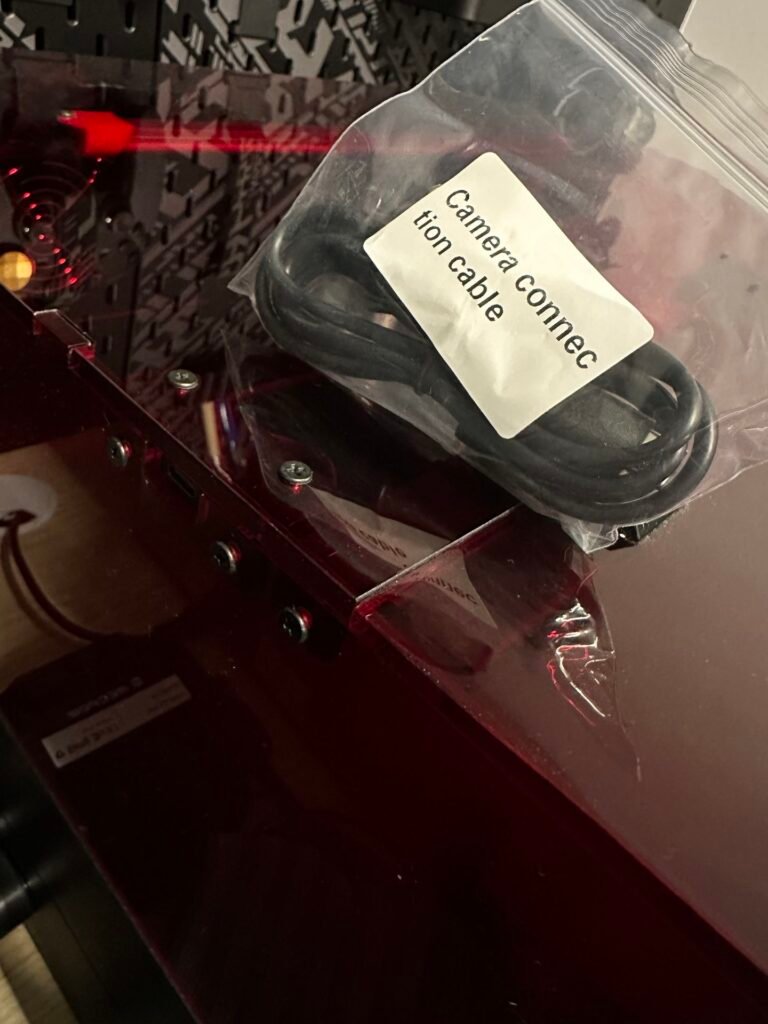

La caméra est bien centrée, si vous utilisez LightBurn vous pouvez vous référer à mon test du Creality Falcon 2 Pro où je décris le calibrage à faire pour l’utiliser correctement. Elle se connecte en USB-C (câble fourni) et il faudra la brancher sur le PC (prévoir donc deux ports USB de libres Graveur + caméra).
Voici la vidéo pour ceux qui préfèrent une version plus visuelle :

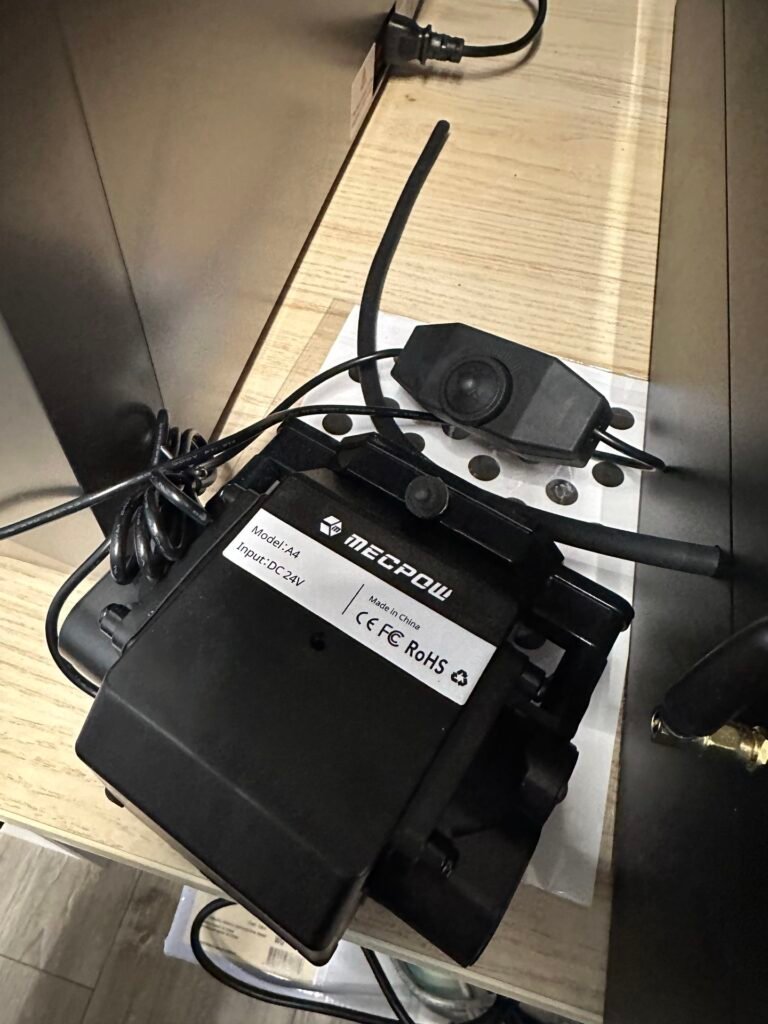

Pour la partie Air assist tout est intégré, il suffit de brancher le compresseur sur le côté et le raccorder au tuyau en attente. L’antenne wifi se place du même côté et elle est à visser sur son connecteur.

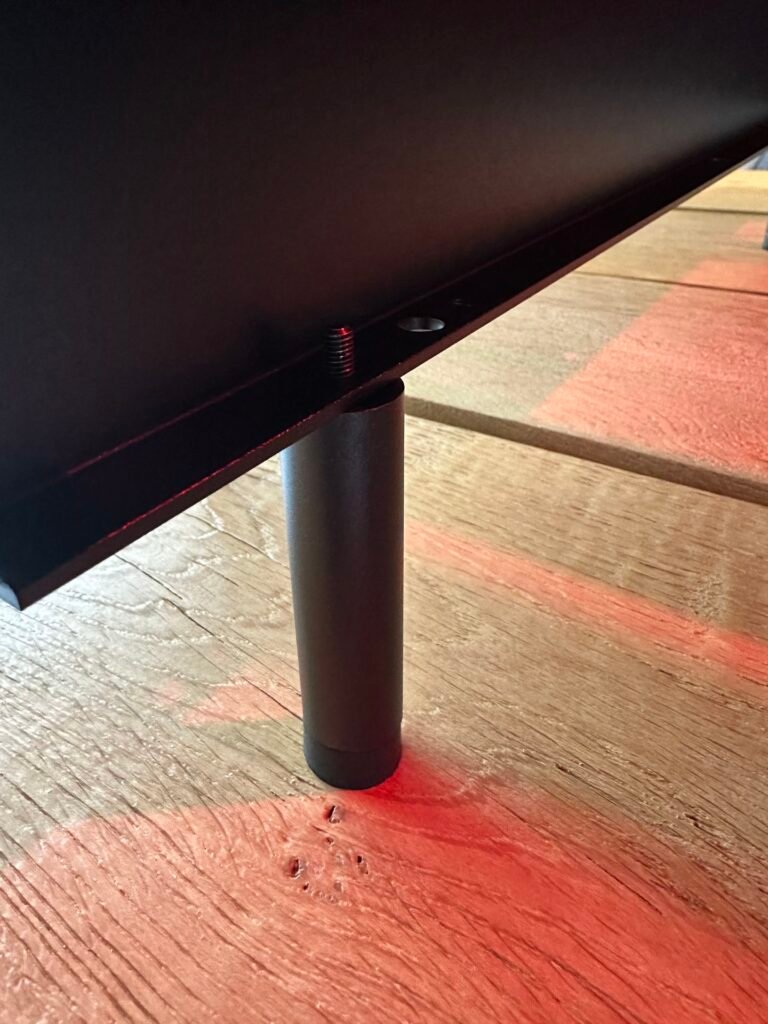

Le X4 Pro est aussi livré avec des rehausses afin d’utiliser un rotary. Dommage qu’on ne puisse pas utiliser aussi ces rehausses avec le tiroir (celui-ci butte sur les pas de vis des 4 pieds).
Les logiciels compatibles
Si vous connectez le Mecpow X4 Pro en filaire n’oubliez pas de télécharger et d’installer le pilote pour qu’il soit reconnu sur votre ordinateur : https://mecpow.com/pages/driver-files
Ce graveur est compatible avec LaserGrbl et Lightburn. Il est aussi compatible avec l’application mobile MKS Laser.
Pour la connexion Wifi il faut activez la fonction Wi-Fi de votre téléphone et connectez le Wi-Fi « MepoW_***** ».
Nom Wi-Fi : Mecpow –*****
Mot de passe Wi-Fi : 12345678
Note: Le « ***** » dans le nom du Wi-Fi est une combinaison aléatoire de chiffres. Il varie selon la machine.
Pour assurer la stabilité du signal Wi-Fi, il est recommandé de connecter votre téléphone au Wi-Fi de la machine de gravure avant d’insérer la carte TF.
L’application doit être utilisée avec la carte TF. Le téléchargement de la gravure file échouera si la carte TF n’a pas été insérée.
Conclusion
Ce Graveur laser Mecpow X4 Pro a de sérieux atouts comparé à d’autres produits équivalents. Déjà son prix ! En effet il est extrêmement bien placé pour un graveur sous caisson équipé d’une caméra, barre LED et air assist. En face on pourrait le comparer avec le Creality Falcon 2 Pro que j’ai déjà testé sur le blog. Il est certes un peu moins joli et ne bénéficie pas de matériaux aussi design mais côté fonctionnel c’est un équivalent moins onéreux.
