J’ai reçu une petite imprimante 3D à monter qui est dans la lignée des imprimantes à faible volume d’impression comme peut l’être la Prusa Mini ou la Ender 2. Il s’agit de la Lerdge iX v2 dans sa version à monter soit même.
Lerdge iX 3D Printer Kit V3.0 Version Green
Le prix initial était : 189,18 €.134,99 €Le prix actuel est : 134,99 €. -29%
J’aime bien de temps en temps tomber sur ce genre d’imprimante 3D qui vous oblige à la monter entièrement et donc passer beaucoup de temps dessus afin de bien la connaitre et donc facilement la dépanner en cas de soucis.
La Lerdge iX est disponible en trois éditions :
- Une version sans les pièces imprimées (à imprimer vous même)
- Une version à monter avec les pièces imprimées
- Une version RTP (Ready To Print) prête à l’emploi.
Cette Lergde iX est Open Source au niveau du matériel et est prête à recevoir tout un tas d’améliorations. On retrouvera par exemple un extrudeur Direct Drive, des rails de guidage linéaires, un deuxième axe en Z, un extrudeur double et la possibilité de mettre Klipper.
Edit octobre 2023 : Une nouvelle édition V3 est désormais disponible avec une modification des axes pour y mettre plus facilement le kit upgrade rails linéaires.
Vidéo de présentation officielle de la marque :
Caractéristiques techniques
- Poids de l’imprimante : 5,6 kg
- Poids du colis : 6,7 kg
- Taille de l’imprimante (L x l x H) : 35,3 x 40 x 32,5 cm
- Taille du colis (L x l x H) : 40 x 30 x 38 cm
- Volume d’impression : 180x180x180mm
- Ecran couleur tactile de 3.5″
- Connectiques USB, carte MicroSD, clé USB
- Plateau PEI flexible et magnétique
- Carte mère 32bits avec drivers TMC2226 (silencieux)
- Arrêt automatique en fin d’impression (A cocher dans les menus)
- Détecteur de fin de filament
- Reprise de l’impression après coupure
- Tendeurs de courroies
- Extrudeur tout métal
- Alimentation 240w 110-230v
Déballage et montage de la Lerdge iX
C’est un petit carton qui arrive et pour cause : il s’agit de la version à monter.
Toutes les pièces sont présentes et la visserie bien identifiée. Le manuel est clair et je me lance donc pour 4 heures de montage environ !
Vous pouvez retrouver le manuel en ligne ici : https://www.lerdge.com/machine/lerdge-ix/manual
La première étape est d’installer le châssis de l’imprimante puis les composants autour de celui-ci.
Je vous conseille de bien lire les étapes afin d’éviter de recommencer suite à une mauvaise lecture des instructions.
On remarquera des petites rondelles plus souples entre le moteur et la pièce imprimée afin de réduire les vibrations dans le châssis.

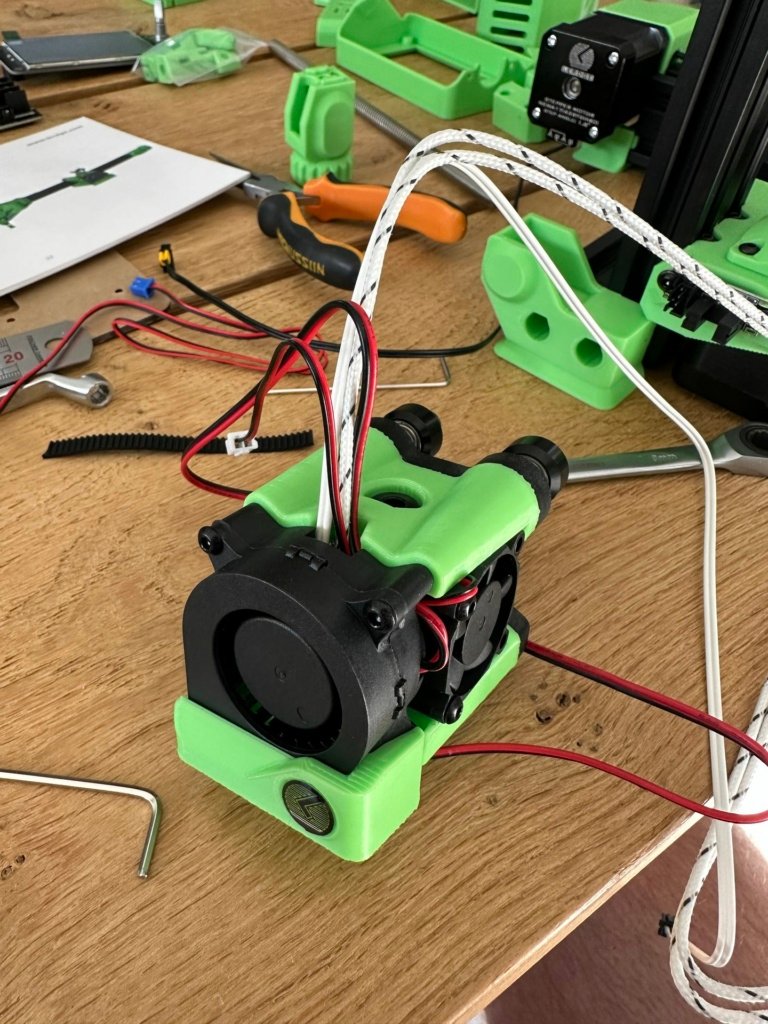

Passage à l’étape 3 qui consiste à assembler la tête d’impression.
Et forcément à suivre l’étape 4 et 5 : l’axe X qui va accueillir cette tête.
Viennent ensuite les composants électronique de l’étape 6. Optimisez vos passage de câbles et prenez votre temps pour ne pas vous tromper sur les branchements de la carte mère.
Plus qu’à raccorder électriquement le plateau chauffant et le fixer sur le chariot. Viennent ensuite l’installation de l’écran et des composants annexes.
Et c’est fini !

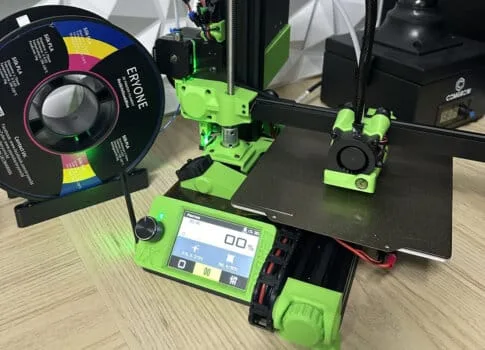

Elle a un petit look très sympa une fois finie et la poignée de transport est pratique pour la changer de place sans avoir à toucher aux montants ou au rail du plateau.
Réglages
Le volume d’impression correspond à celui de ma Prusa Mini. J’ai ajouté dans Cura l’imprimante manuellement et en me basant sur un profil Ender 3 v2 que j’avais créé et en modifiant les dimensions du plateau.
Concernant l’axe X, le réglage pour le mettre à l’horizontal par rapport au plateau se fait en dévissant la barre de maintien puis en la mettant au même niveau pendant que l’on resserre les vis. Voici la vidéo explicative :
Différents tutoriels concernant le calibrage et les réglages sont disponibles en vidéo sur le site de lerdge :
https://www.lerdge.com/machine/lerdge-ix/use/
Côté Slicer j’ai utilisé Prusa Slicer avec un profil disponible sur le site de Lerdge 3D : https://www.lerdge.com/machine/lerdge-ix/use/configure-slicer
Test d’impression
Le but premier de ce test était surtout de vous présenter cette imprimante. Je n’ai pas fait énormément d’impression avec mais chaque résultat a été excellent.
Le Benchy Boat, imprimé à 60mm/s en 0.2 de hauteur de couche.
Et un support pour briquet avec le signe du Lion. Filament Eryone dual SILK. Mêmes paramètres d’impression que le Benchy Boat.
Conclusion
Cette petite imprimante a pas mal de similitude avec ma Prusa Mini et j’affectionne particulièrement ces modèles compactes qu’on arrive à loger partout et qui fonctionnent bien très rapidement sans se battre avec trop de réglages.
Ses points forts sont l’évolutivité grâce à tout un tas d’améliorations disponibles chez Lerdge (guidage linéaire, Direct drive, etc.).
C’est aussi un excellent moyen de bien connaitre une imprimante 3D que de la monter de A à Z. Si ça peut en rebuter plus d’un en termes de temps à consacrer, je trouve que c’est une très bonne école pour les débutants. Le « lien » est plus fort quand on a passé du temps à faire ce montage et ça donne réellement envie de s’y intéresser encore plus.
