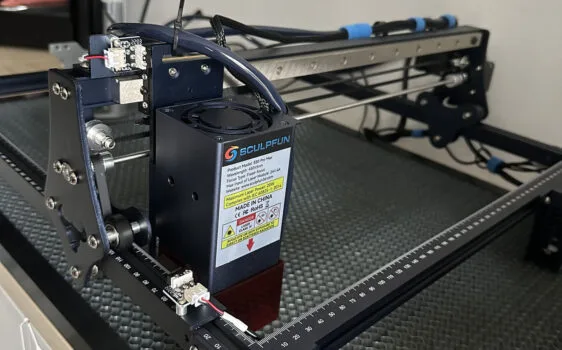

J’ai reçu il y a quelques temps un graveur avec une tête puissante de 20w : le Sculpfun S30 Pro Max.
Ce graveur laser est équipé avec un air assist qui permet une gravure et des coupes plus nettes et surtout moins marquées par la chauffe du laser. La lentille du laser est quand a elle remplaçable ce qui améliore la durée de vie de la tête.
SCULPFUN S30 Pro Max 20W Laser Engraver Cutter
Le prix initial était : 861,49 €.529,00 €Le prix actuel est : 529,00 €. -39%
Caractéristiques techniques
- Tête laser de 20w
- Focus 0.08×0.1mm
- Pompe à air 12v avec un débit de 30L/min (diamètre du tube de 7.5mm)
- Surface de gravure de 400x400mm et extensible à 935x905mm avec un kit
- Rail linéaire pour l’axe X
- Carte mère 32 bits
- Compatible LightBurn (avec fonction Air Assist M8) et LaserGRBL
Déballage (unboxing)
Le S30 Pro Max est bien protégé dans son petit carton et on retrouve toutes les pièces sur deux niveaux.
On a beaucoup de pièces à monter. En accessoires on retrouve les lunettes de protection, un kit de réparation pour le laser, la pompe pour l’Air Assist et de l’outillage qui sera utile pour le montage.
Le montage
Le montage du Sculpfun S30 Pro Max n’est pas spécialement compliqué mais est nettement moins propre comparé à un Ortur Laser Master 3 ou un Acmer P2 par exemple, qui eux sont plus design et mieux pensé en terme de gestion des câbles.
Le manuel de montage est disponible ici : https://cdn.shopifycdn.net/s/files/1/0628/0695/0066/files/S30_series_manual_in_six_languages.pdf?v=1678238713
Par contre pour chaque étape les petits sachets de vis sont répertoriés. Il vous faudra monter les pieds en premier
Attention à la qualité de la clé Alen fournie car elle se tord à la moindre difficulté. Prévoyez donc votre propre outillage si vous voulez bien serrer les vis.
Autant l’axe X est avec un rail linéaire que le Y est quand à lui gérer par de bon vieux rails de type v-slot et à l’aide d’une courroie à couper en fonction du besoin. C’est un point assez négatif car ça veut dire qu’une fois installé et réduite à sa longueur de fonctionnement il sera compliqué de démonter et remonter la même car il n’y aura pas assez de mou pour bien la tendre. La fixation de ces courroies est d’ailleurs réduite au serrage de la vis de maintien.
Concernant le capteur de fin de course, l’endroit choisi est assez visible et il faut dire que ça ne donne pas un look epuré au Sculpfun S30 Pro Max … j’en rajoute une couche en vous précisant que le câble est a cacher par du scotch noir tout le long du rail.
Vient ensuite la fixation de la tête et du système Air assist. Là aussi ce n’est pas des plus propre pour le câble management.
Les réglages
Le Sculpfun S30 Pro Max est livré avec le manuel de montage mais c’est tout ! Pas d’informations sur le paramétrage dans LightBurn ou LaserGrbl ni sur des éventuelles vitesses de gravure ou de découpe suivant les matériaux. C’est un peu dommage surtout avec une tête laser de 20w qui est donc très puissante.
Cela dit en fouillant un peu sur le net j’ai trouvé un PDF avec les paramètres à appliquer suivant les matériaux. Il s’agit bien sûr d’une base et c’est à vous de tester en vous basant déjà sur les recommandations. Il est disponible ici : https://wiki.the-iskens.com/wp-content/uploads/2023/01/sculpfun_parameters.pdf
Une cale est livrée avec le graveur, elle sert à régler la hauteur du laser par rapport à la pièce. C’est un peu rustique mais bon ça a la mérite de fonctionner. Il est recommandé d’être à 40mm de l’objet à graver ou découper avec cette tête de 20w.
Le bruit moyen enregistré lors de l’utilisation (source Sculpfun) est de 83,9db, autant vous dire que ça souffle ! Moi je l’ai enregistré autour de 80db avec des pointes a 82db (à gauche officiel Sculpfun, à droite ma mesure à 1m).
Réglages LightBurn
J’utilise LightBurn comme logiciel pour faire mes gravures et découpes. C’est pour moi le logiciel indispensable et le plus complet. C’est aussi un logiciel payant qui coûte 55,95€ pour un an de mise à jour.
Je vais vous partager mes paramètres et réglages. Il convient bien sûr à chacun de faire des tests suivant le type de matériaux à graver ou découper. Le nombre de possibilités étant énormes, je vais vous montrer quelques tests sur du CP 3.5mm et 2mm. L’avantage du 20w est bien sûr la puissance pour graver sur différents support mais gardez à l’esprit que pour de la gravure un laser puissant n’est pas forcément le plus adéquat.
LightBurn est disponible ici en téléchargement : https://lightburnsoftware.com/pages/trial-version-try-before-you-buy, à l’installation veillez à bien mettre les drivers CH340 au cas où le graveur ne serait pas reconnu.
Si vous souhaitez acheter la licence après les 30 jours veillez à prendre la version GCode ici : https://lightburnsoftware.com/collections/frontpage/products/lightburn-gcode
Ajout du Sculpfun S30 Pro Max à LightBurn
Dans un premier temps il faut ajouter le laser Sculpfun S30 Pro max à LighBurn. Pour ceux qui ne veulent pas s’embêter à faire l’ajout manuel j’ai un import de mes paramètres sur mon Patreon, il suffit alors de juste cliquer sur le bouton IMPORT et sélectionner le fichier. Sinon allez dans Appareils puis créez le manuellement ou lancez la recherche avec « trouver mon laser« . Sculpfun indique que la recherche automatique ne fonctionne pas à chaque fois mais de mon côté je n’ai pas eu de soucis il a été détecté sur le port COM3 avec le bon nom et la bonne surface de gravure (400x400mm).
Si chez vous il n’est pas détecté utilisez le bouton « Créer manuellement » et suivez les étapes ci-dessous :
Vous voilà avec votre Sculpfun S30 Pro max prêt dans LightBurn. Avant toute chose il faut spécifier quelques paramètres supplémentaires comme l’option air assist (M8) et sa valeur de vitesse en mm/min.
Dans les paramètres généraux indiquez la valeur mm/min :
Dans les paramètres de la machine ajoutez l’option M8 et vérifiez les autres paramètres comme ci-dessous (machine connectée et allumée):
Et voilà vous êtes désormais prêt à graver et découper différentes matières !
Les tests de gravure et de découpe
Pour les tests j’ai fait de la gravure et de la découpe sur du bois en 3 et 4mm.
Gravure à 6000mm/min 50% de puissance et découpe à 400mm/min 100% de puissance avec du bois en 3mm d’épaisseur. La tête de l’aigle ressort vraiment bien et la découpe est très propre grâce à l’air assist qui évite les brûlures.
Pour tester la finesse de découpe j’ai pris un fichier avec des détails (un porte bijoux) et de tout petits trous. La découpe est à 400mm/min et 100% de puissance. Je pense que j’aurais pu aller à 600mm/min facilement sur cette découpe dans du 3mm.
Je fini avec un porte téléphone illustré avec des chats. Gravure et découpe en une passe, gravure à 6000mm/min 50% de puissance et découpe 400mm/min à 100% sur du CP 4mm.
Conclusion
Avec son laser d’une puissance de 20w, le Sculpfun S30 Pro Max se joue de beaucoup de matières autant en découpe qu’en gravure. La finesse de découpe est vraiment excellente et avec l’air assist de série vous pouvez faire de beaux objets sans aucune traces de brûlures.
Je ne l’ai pas montré ici mais vous verrez sur le futur test du ACMER P2 30w que vous pouvez aussi graver sur de l’ardoise avec le 20w du Sculpfun S30 Pro Max.
Ce graveur est vraiment très bon au niveau de sa tête laser. On pourra regretter une intégration des câbles très moyenne et un design un peu vieillot. Cela dit ça n’empêche pas un bon fonctionnement et des performances très corrects.
Où acheter le Sculpfun S30 Pro Max au meilleur prix ?
SCULPFUN S30 Pro Max 20W Laser Engraver Cutter
Le prix initial était : 861,49 €.529,00 €Le prix actuel est : 529,00 €. -39%
Vous trouverez aussi le Sculpfun S30 Pro Max 20w (ainsi que les autres) dans cet article dédié mis à jour régulièrement : Liste des graveurs lasers en promotion et au meilleur prix, livraison gratuite Europe sans frais de douanes . Les liens sont affiliés, cela me permet de toucher une commission sur les ventes sans que cela ne vous impacte financièrement.
Cet article n’est pas sponsorisé par la marque, il s’agit de mon ressenti et du résultat de mes tests avec le laser Sculpfun S30 Pro Max 20w. Comme tous les tests fait sur ce blog, il s’agit du du reflet de la réalité c’est aussi pour ça que je mets les photos en pleine résolution pour que vous puissiez zoomer sur les détails.
Bonjour,
Merci pour cette explication, c’est top!
Une chose que je ne comprends pas : pourquoi mettre 400 en x et y alors que la taille max du carré que l’on peut découper est d’environ 380 x 360mm.
Je n’ai pas osé mettre 400 de peur que cela se passe mal.
Je suis novice, peut être qu’il y a une subtilité que je ne comprends pas?
Bonjour DoM,
En effet je n’ai pas testé une découpe en 400 mais normalement si la tête se déplace sur les 400mm il ne devrait pas y avoir de problème lors de la découpe.
